防水卷材鋪設(shè)的各種方法利弊分析

防水卷材的鋪設(shè)方法有多種,，常用的為：滿粘法、空鋪法,、點粘法和條粘法,。

     一般來說，在選用鋪設(shè)方法時要優(yōu)先考慮空鋪法,、點粘法和條粘法,。因為屋面受地基變形，結(jié)構(gòu)荷載,，溫差變形,，找平層及防水層收縮變形等因素的影響，若防水層與基層滿粘的話,，其適應(yīng)變形的能力差,，防水層常被拉裂破壞。解決這一問題的辦法無非是提高卷材的延伸率,，減少結(jié)構(gòu)變形和改變鋪貼工藝,，而改變鋪貼施工工藝最為簡便易行?？珍伔?、點粘法、條粘法和機械固定法等工藝使防水層與基層盡量脫開,，防水層有足夠的長度參加應(yīng)變,，對解決防水層被拉裂起到了良好的效果。

    但這幾種鋪貼方法各有自己的優(yōu)缺點,，適合不同形式屋面及在有一定限制性條件下的防水層鋪設(shè),。

  滿粘法粘貼防水卷材的最大優(yōu)點是卷材與基層粘貼牢固。主要適合以下幾種情況：

  (一)風(fēng)力強勁的地區(qū)：滿粘法粘貼避免了卷材被風(fēng)抓起撕裂的可能,。雖然也可以空鋪,，然后在卷材上面覆蓋重物，如鋪設(shè)小型混凝土板或鋪設(shè)一道礫石層來解決卷材被風(fēng)撕裂,。但無疑增加了成本(如材料本身以及屋面荷載加大,，屋面板增厚等)。

    (二)坡屋面,；滿粘的卷材與基層結(jié)合牢固,，避免了卷材的向下滑落。雖然也可以采用機械固定的方法來固定卷材,，但因不能全面固定,，所以還會遇到上面所提到的卷材被風(fēng)刮起的缺陷,。

 (三)需要在防水層上頻繁地進行其他工種施工作業(yè)的情況：如在屋面上設(shè)計有彩鋼坡屋頂。通常情況下是在彩鋼坡屋頂沒有安裝彩鋼板前,，鋪設(shè)防水卷材(因安裝彩鋼板后,，鋼結(jié)構(gòu)屋頂內(nèi)十分黑暗，雖可人工照明,，但空間狹小,，不利于施工)。在安裝彩鋼板時,，施工作業(yè)人員要頻繁踩踏卷材,，難免要對防水層造成破壞，而滿粘的卷材在一定程度上可以承受這種外力的沖擊,，而不至于移位,，接縫撕裂。

如前所述,，空鋪法和條(點)粘法的優(yōu)點在于它很好地克服了由于結(jié)構(gòu)變形所產(chǎn)生的應(yīng)力的破壞,，同時也降低了勞動強度,，省時省力(粘貼量減少),。而缺點也正是它不適合坡屋面、風(fēng)力強勁的地區(qū)以及防水層鋪設(shè)后要承受施工作業(yè)所產(chǎn)生的外力作用的情況,。

實際上,，空鋪法和條(點)粘法施工中也用到了滿粘法——卷材周邊800毫米范圍內(nèi)要滿粘。在滿粘法施工中,，同樣要用到空鋪法,。

卷材屋面防水層要求基層有較好的結(jié)構(gòu)整體性和剛度，由于找平層收縮和溫差影響,，水泥砂漿找平層應(yīng)該設(shè)置分隔縫,，使找平層裂縫集中于分隔縫中，減少找平層大面積開裂的可能,。為避免卷材在分隔縫處被撕裂,，在采用滿粘法鋪設(shè)卷材時，在分隔縫處卷材要空鋪,，最好再增加一道干鋪的卷材條,，將分隔縫蓋住，且與基層和上面卷材都不粘貼在一起,，否則只是增加了局部卷材層的厚度而已,。

在實際施工中要充分考慮各種鋪貼方法的利與弊，取長補短,，綜合運用,，以達到最佳防水效果,。

防水卷材鋪設(shè)實例

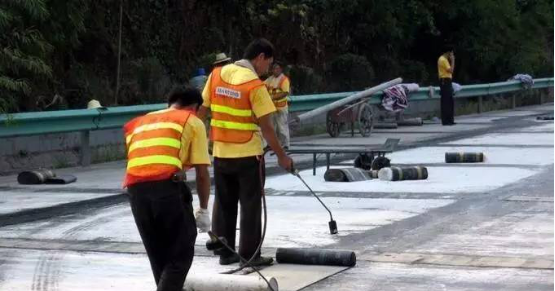

2.1熱熔法施工（APP/SBS）

一、施工工具：汽油噴燈（3.5升）,、滑輪,、刷子、壓子,、剪子,、卷尺、掃帚等,。

二,、基層處理：基層為水泥砂漿找平層，基層必須堅實平整,，不能有松動,、起鼓、面層凸起或粗糙不平等現(xiàn)象,，否則必須進行處理,。

三、基層必須干燥,，含水率要求在9%以內(nèi),，測試時在基層表面放一塊卷材，經(jīng)3—5h后如其下表面基本無水珠時即可施工,。

四,、在施工前要認真清掃基層表面上殘留的水泥砂漿殘渣、灰塵及雜物,，然后涂刷底油,，要求涂刷均勻一致，一次涂好,，干燥8h以上（以氣溫而定,，不粘腳為宜）。

五,、復(fù)雜部位處理：陰陽角部位均應(yīng)做成八字形,，對女兒墻、管根,、煙筒,、排氣孔及落水口、伸縮縫等拐角部位均應(yīng)做附加層,，一般寬為30cm,，搭接為6—8cm。

六,、卷材鋪貼：鋪貼卷材前,，要量好要施工的防水面積,，然后根據(jù)材料尺寸合理使用材料，從最低處開始鋪貼,，先將卷材按位置放正,，長邊留出8cm接茬、短邊留出10cm接茬,。然后點燃噴燈對準卷材底面及基層表面同時均勻加熱（噴燈嘴距卷材表面約30cm為宜）,，待卷材表面熔化后，隨即向前滾鋪卷材,，并把卷材壓實壓平,，接茬部分以壓出熔化瀝青為宜，滾壓時不要卷入空氣和異物,，并防止偏斜,、起鼓和折皺。最后再用噴燈和壓子均勻細致的把接縫封好,，防止翹邊,。

七、勞動保護及安全防護：卷材在運輸及施工過程中要防止堅硬物體硌傷,、刺破,，施工完畢后禁止隨意踐踏，并做好使用保護工作,。在施工過程中戴好手套,，避免燒傷,、燙傷,，對于汽油桶、卷材等易燃物品要單獨存放,，遠離火源,，預(yù)防火災(zāi)和工傷事故的發(fā)生。

2.2冷貼法施工（三元乙丙卷材）

一,、基層處理

(1),、基層表面應(yīng)充分干燥，不得有凹凸,、松動,、鼓包、起皮,、裂縫,、麻面等現(xiàn)象，用2M直尺檢查基層表面平整度,，偏差不得超過5MM,。

(2),、基層與突出屋面的結(jié)構(gòu)（如女兒墻、立墻等）交接處的陰陽角均應(yīng)作成半徑為圓弧,。

(3),、女兒墻頂端和檐口部位的滴水線應(yīng)符合要求，水落口要適合于鋪設(shè)卷材且周圍排水良好,；在鋪設(shè)卷材防水層之前,，應(yīng)清除基層上灰塵、油脂等雜物,，基層表面必須干凈,。

二、卷材防水層的鋪設(shè)和粘結(jié)處理

（1）,、卷材的鋪設(shè)方法和適用范圍

根據(jù)工程類型,、結(jié)構(gòu)特點、防水部位及施工條件確定卷材的鋪設(shè)方法,，可采用滿粘法或空鋪法,。三元乙丙卷材防水層可分為單層和疊層構(gòu)造，具體應(yīng)根據(jù)設(shè)計要求,。

粘貼法：是采用專用基層膠粘劑把卷材全部粘結(jié)在基層上的施工方法,。滿粘法適用于各類工程的卷材與基層以及卷材與卷材之間的粘結(jié)。

（2）,、卷材的放置

卷材在鋪貼之前,，需在合格基層上將卷材從緊卷狀態(tài)下展開，使其從拉伸狀態(tài)自由收縮,，消除卷材在生產(chǎn)卷曲過程中產(chǎn)生的應(yīng)力,，避免以后卷材收縮造成不良后果。

（3）,、卷材防水層滿粘法

1）,、鋪設(shè)水平防水層

①、將卷材展開并定位：把卷材折回一半,，使卷材底面有一半暴露,；折回的卷材應(yīng)平滑、無皺折,；

②,、攪勻基層膠粘劑并用絨毛滾刷或毛刷把膠勻涂布在基層和卷材上，不要結(jié)球,，并保證使兩個表面都達到100%涂布,，但在卷材搭接區(qū)不要涂基層膠粘劑；基層膠粘劑干燥至仍然發(fā)粘但指觸不粘時，即可開始鋪貼卷材,。

③,、操作時應(yīng)將卷材沿長方向已涂膠一側(cè)向外對折，對準基準線將涂過膠干燥的一半卷材滾鋪進涂過膠的基層上,。鋪貼時不能拉伸卷材,，并避免出現(xiàn)折皺缺陷；每鋪完一幅卷材后,，立即卷材表面用力滾壓,，以保證卷材與其粘貼牢固；折回卷材未粘結(jié)的一半,，按照上述工藝完成整幅卷材鋪貼,。

2）、鋪設(shè)垂直面防水層

垂直面防水層卷材應(yīng)由下向上鋪貼,，涂膠及晾膠的方法與平面相同,。

（4）、卷材搭接縫的粘結(jié)和密封

  1）,、卷材與卷桿的連接采用搭接方式,，搭接寬度為短邊80MM，長邊為80MM,。

  2）,、相鄰卷材搭接定位，用專用清洗劑清潔搭接區(qū)后,，均勻涂刷搭接膠粘劑,。

  3）、待搭接膠粘劑干燥至仍有粘性但指觸不粘時,，沿底部卷材的內(nèi)邊緣13MM以內(nèi),，擠涂4MM寬的內(nèi)密封膏膏條，在所有的接縫上,，特別是接縫相交處要確保密封膏不間斷,。

  4）,、在內(nèi)密封膏擠涂完畢后,，進行卷材搭接粘結(jié)作業(yè)，用手一邊壓合一邊排除空氣,，使搭接部位粘合,，不要拉伸卷材或使卷材出現(xiàn)皺折；隨后立即用手持鋼壓輥以正向壓力向接縫外邊緣輥壓,，保證粘結(jié)牢固,，滾壓方向應(yīng)與接縫方向垂直。

 5）、用沾有配套清洗劑的布清理接縫,，以接縫為中心線擠涂搭接密封膏,，并用帶有凹槽的專用刮板沿接縫中心線以45度角刮涂壓實外密封膏，使之定型,。搭接密封膏應(yīng)在搭接完成2h后施加,，并應(yīng)當(dāng)日完成。

（5）,、防水層的保護和壓載

1）,、防水層完成并經(jīng)檢驗合格后，方可進行保護層或壓載層的施工,。

2）,、屋面防水層的保護：在卷材防水層鋪設(shè)完成后，應(yīng)根據(jù)設(shè)計及有關(guān)規(guī)范的要求,，在防水層上鋪設(shè)保護層,。對于上人屋面，可采用水泥砂漿,、細石混凝土剛性保護層或塊體材料作為保護層,；對于非上人屋面，可根據(jù)需要涂刷表面著色保護涂料,。

三,、質(zhì)量要求

（1）、三元乙丙卷材防水工程完成后,，不得有滲漏和積水現(xiàn)象,。檢驗屋面有無滲漏和積水、排水系統(tǒng)是否順暢,，閉水試驗后進行,。

（2）、三元乙丙防水卷材及系統(tǒng)配套材料的品種,、規(guī)格和性能應(yīng)符合設(shè)計要求及本工藝的,。質(zhì)量應(yīng)符合相關(guān)標準的規(guī)定。

（3）,、卷材防水層的外觀應(yīng)平整,、順直，不得有扭曲和皺折,。

（4）,、卷材防水層的鋪貼方法和鋪貼順序應(yīng)符合本工藝的要求。其搭接寬度應(yīng)正確,，接縫應(yīng)嚴密,。卷材搭接區(qū)應(yīng)粘結(jié)牢固，內(nèi)、外密封膏膏條必須連續(xù),，不能間斷,。

（5）、一般細部節(jié)點及復(fù)雜細部節(jié)點的附加防水處理應(yīng)符合本工藝的要求,。所有接縫,、卷材端頭、收頭部位應(yīng)按本工藝的規(guī)定用專用密封材料封嚴,，密封膏不能間斷,。粘貼自硫化三元乙丙片材料的部位無接縫，邊緣用密封材料封嚴,。

（6）,、保護層的設(shè)置應(yīng)符合本工藝的規(guī)定。在剛性保護層與防水層之間應(yīng)設(shè)置隔離層,。則性保護層表面分格縫的設(shè)置應(yīng)符合國家標準和設(shè)計要求,。塊體保護層應(yīng)鋪砌平整、均勻嚴密,。其分格縫的留設(shè)應(yīng)正確,。

防水卷材施工細部構(gòu)造

屋面防水工程節(jié)點一般多而復(fù)雜。不同的構(gòu)造,、形式和材料,，設(shè)計不盡相同。眾多的節(jié)點包括:屋面檐口,、天溝,、水落口、泛水,、壓頂以及防水工程的變形縫,、分格縫、穿過防水層管道,、預(yù)埋件,、出入孔、施工縫,、地漏和防水層的收頭等等,。
