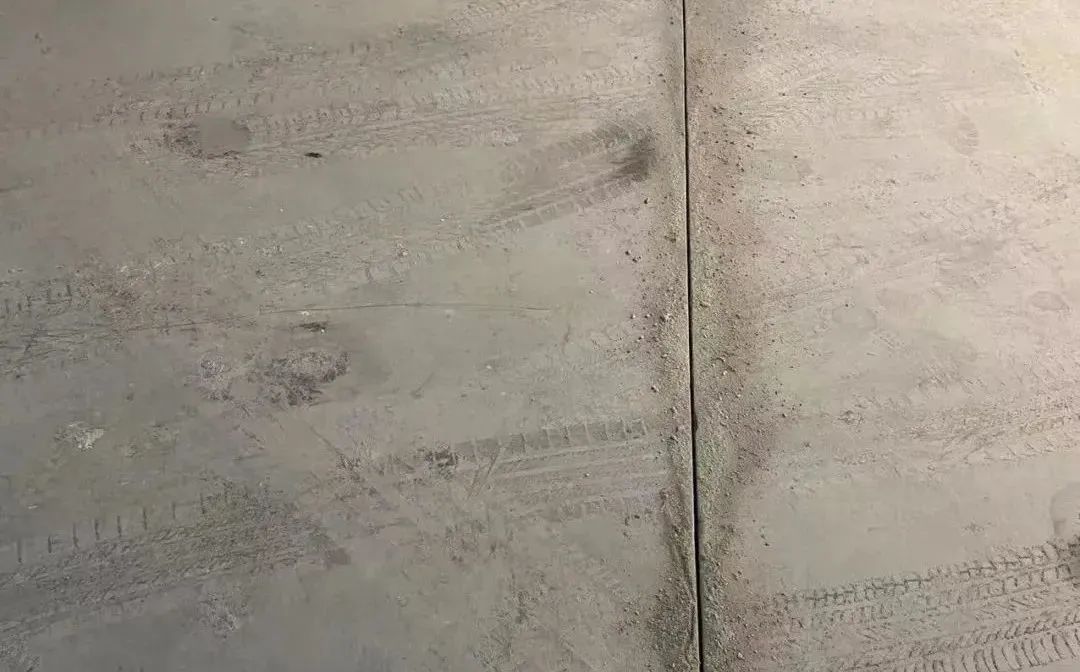

A: 切V型槽，填補(bǔ)環(huán)氧砂漿（半干砂漿）,，貼玻璃纖維布,。

A: 拉拔強(qiáng)度≥2MPa,，混凝土標(biāo)號(hào)≥C25

A: 結(jié)露現(xiàn)象，建議選擇早晚室內(nèi)外溫差小的時(shí)候施工降低冷凝水的形成或者整體升溫除濕。

A:

CM 混凝土測(cè)試方法

此方法是破壞性測(cè)試,，將碳化鈣預(yù)混凝土樣品中的水分，釋放氣體,。依據(jù)氣壓變化評(píng)估含水量,。可這個(gè)方法可以快速獲得定量的混凝土基面含水率。

CM 混凝土基面含水率測(cè)定儀

基面含水率儀

此方法為非破壞性相對(duì)測(cè)試,，通過(guò)地面與電極之間的低頻電場(chǎng)獲得電阻來(lái)判定基面濕氣狀況,，測(cè)量的AC電阻抗,，電容,，電場(chǎng)的變化隨基面內(nèi)濕氣情況變化而變化，從而得到相對(duì)濕度,。這個(gè)方法可以快速獲得定量的混凝土基面含水率,。

基面含水率測(cè)定儀

A: 1,、芳香族環(huán)氧樹(shù)脂雙酚A結(jié)構(gòu)易氧化產(chǎn)生羰基形成發(fā)黃基團(tuán),；

2、胺類固化劑中游離胺成份直接與環(huán)氧樹(shù)脂聚合,，導(dǎo)致局部范圍的升溫,，加速變黃；

3,、叔胺類促進(jìn)劑,、壬基酚促進(jìn)劑在熱氧、UV照射下都易變色,；

4,、反應(yīng)過(guò)程中溫度過(guò)高，體系中殘留的雜質(zhì),、金屬催化劑都會(huì)誘使黃變,。

A: 1、施工時(shí)空氣濕度過(guò)大,；

2,、加入了過(guò)量不合格稀釋劑；

3,、中涂粉添加量過(guò)大,，面漆中部分樹(shù)脂被吸入中涂。
